静无止境｜破解NVH“卡車界玄學”奥秘，乘龙匠心智造“中國好声音”
為何NVH是 “車界玄學”？
NVH，即噪声、振动与声振粗糙度（Noise、Vibration、Harshness）的英文缩写，出色的NVH性能是衡量汽車品质级别高低的关键指标。但是由于其开发难度大、问题刁钻和巨额投入而被汽車业内人士称為“玄學”。所谓玄學，玄在问题根源的探究上，因為导致NVH问题的原因非常复杂，同时也隐藏得很深。
因為影响汽車NVH的因素非常多，一个整車的所有零部件都与它有关。比如用户感受到的卡車驾驶室轰鸣，很可能是由传动轴旋转倍频诱发驾驶室钣金低频共振引起的；再比如驾驶室外饰件件之间的组装，哪怕有细微的安装偏差和间隙，都可能引起高速行驶气流扰动风噪异响……
卡車NVH关键核心控制技(jì )术
NVH控制技(jì )术路径1
随着汽車知识的普及，越来越多客户买車时更加注重卡車的NVH性能，購車时询问NVH相关数据和性能的意识也逐渐增强，國内卡車企业都加大了对NVH的投入及研发试验能力建设。

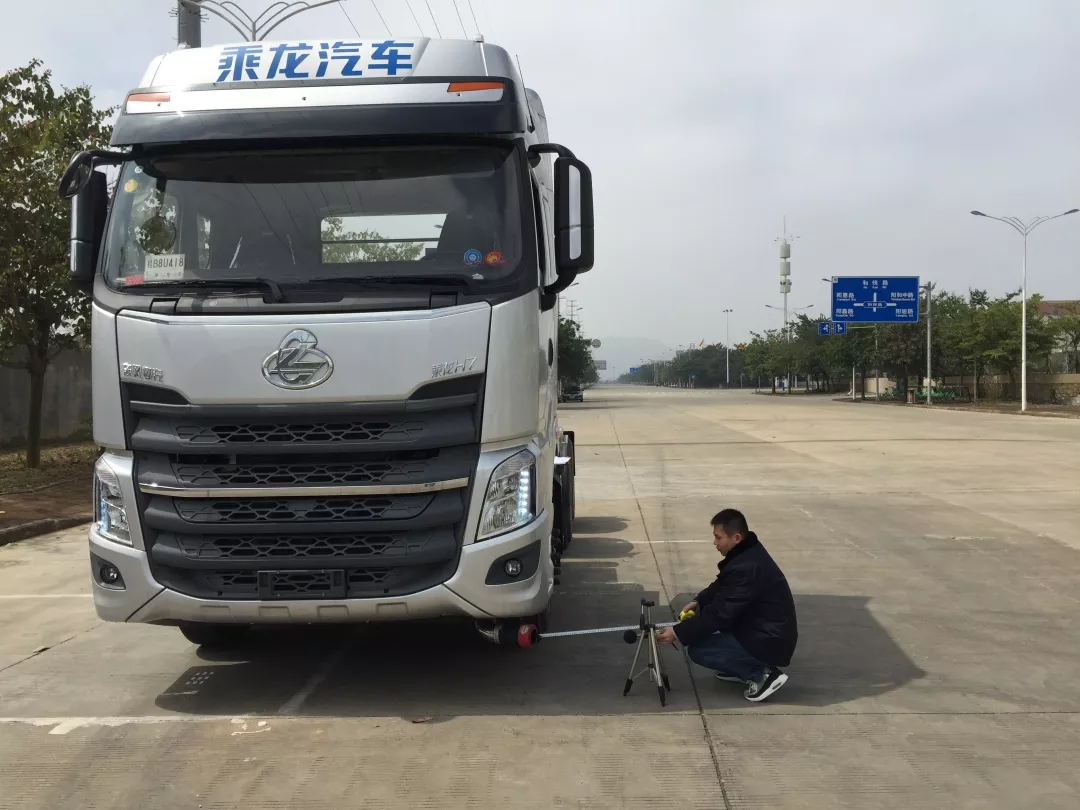

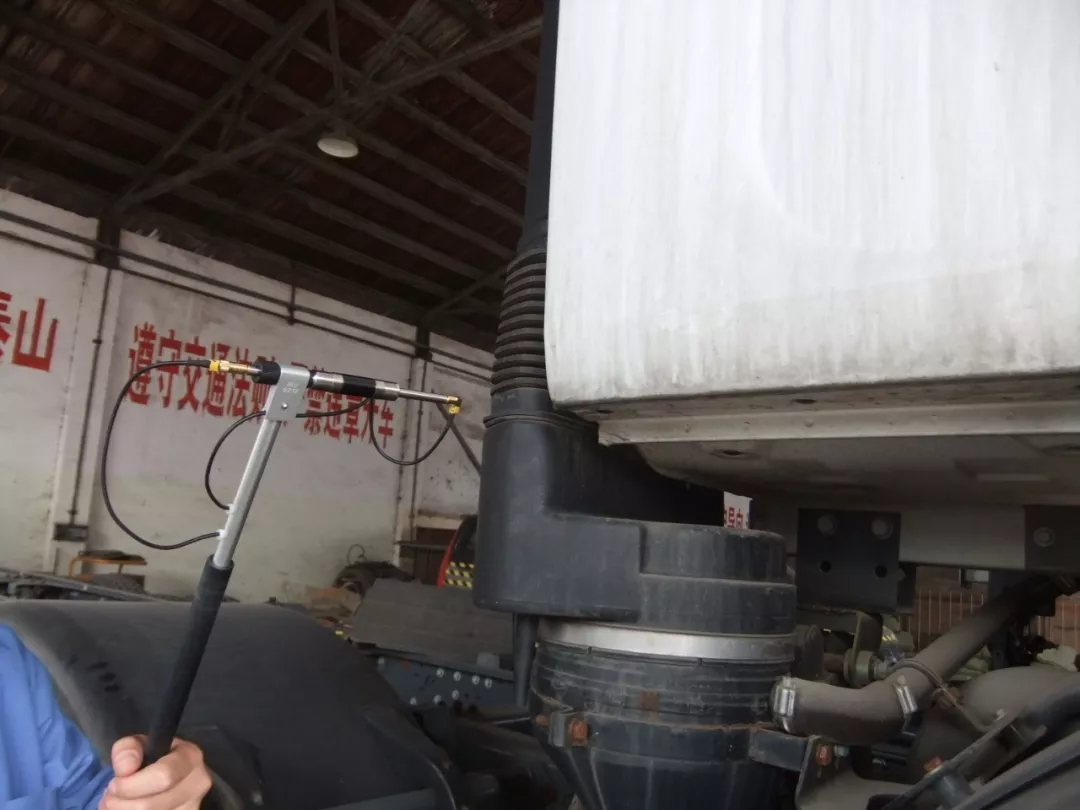

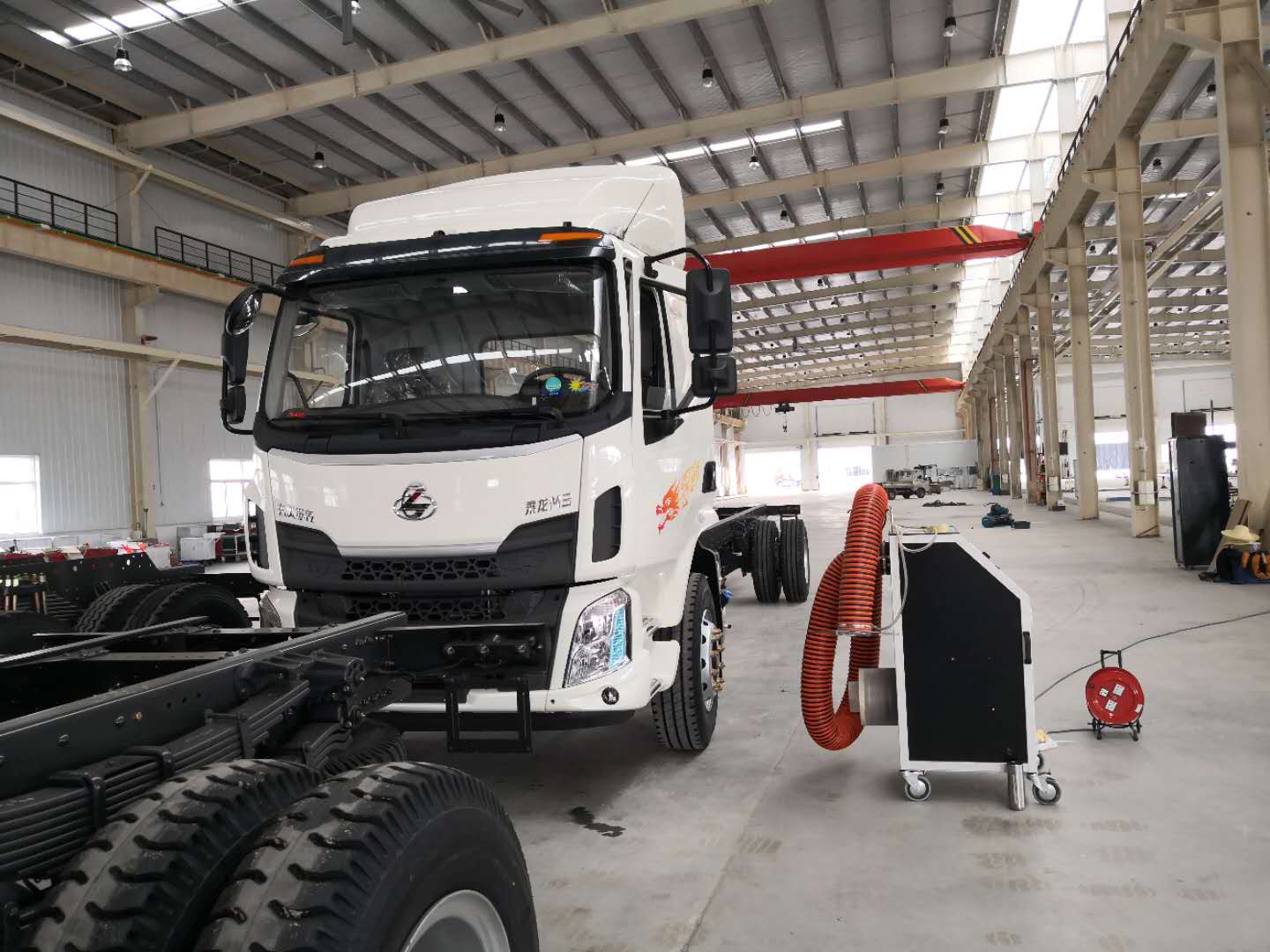

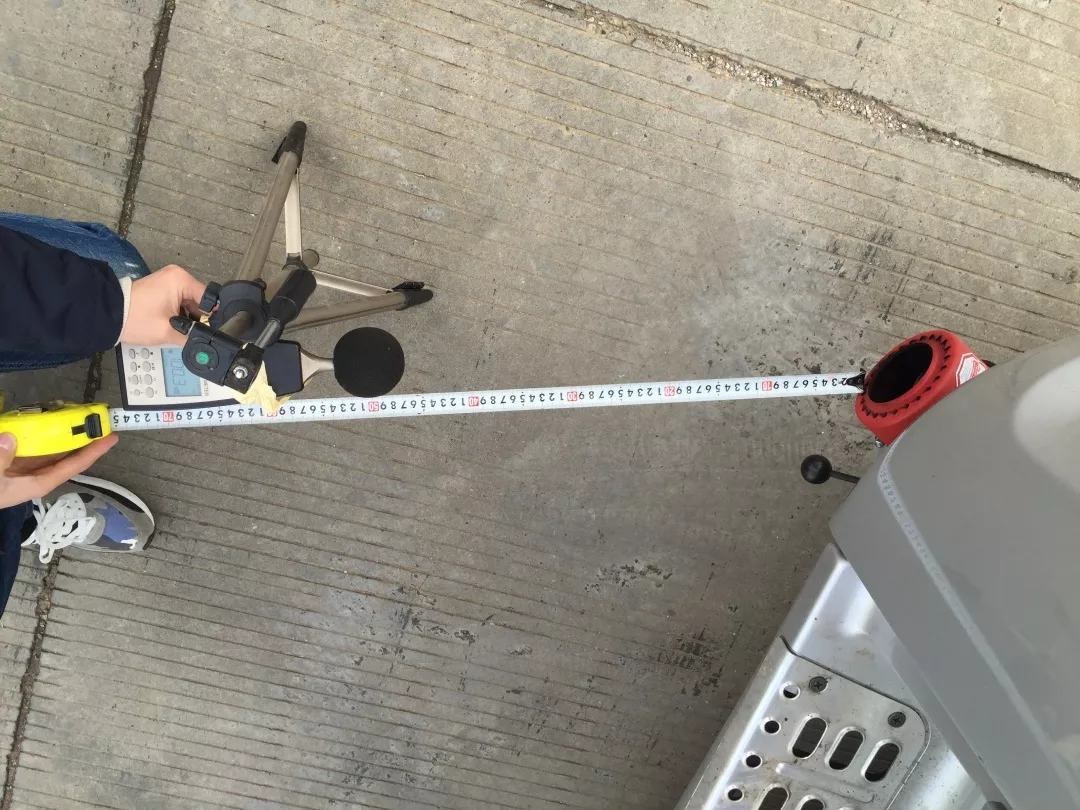

原地定置噪声测试
东风柳汽乘龙商用車，在以技(jì )术专家冯哲首席和韦永尤高工為核心团队的带领下，技(jì )术中心、产品试验室、博士后站和高等院校NVH领域的研发试验工程师、學者、专家、教授等项目组成员密切配合和攻坚克难，不忘初心、砥砺前行，实现了乘龙NVH研发试验实力的突飞猛进。

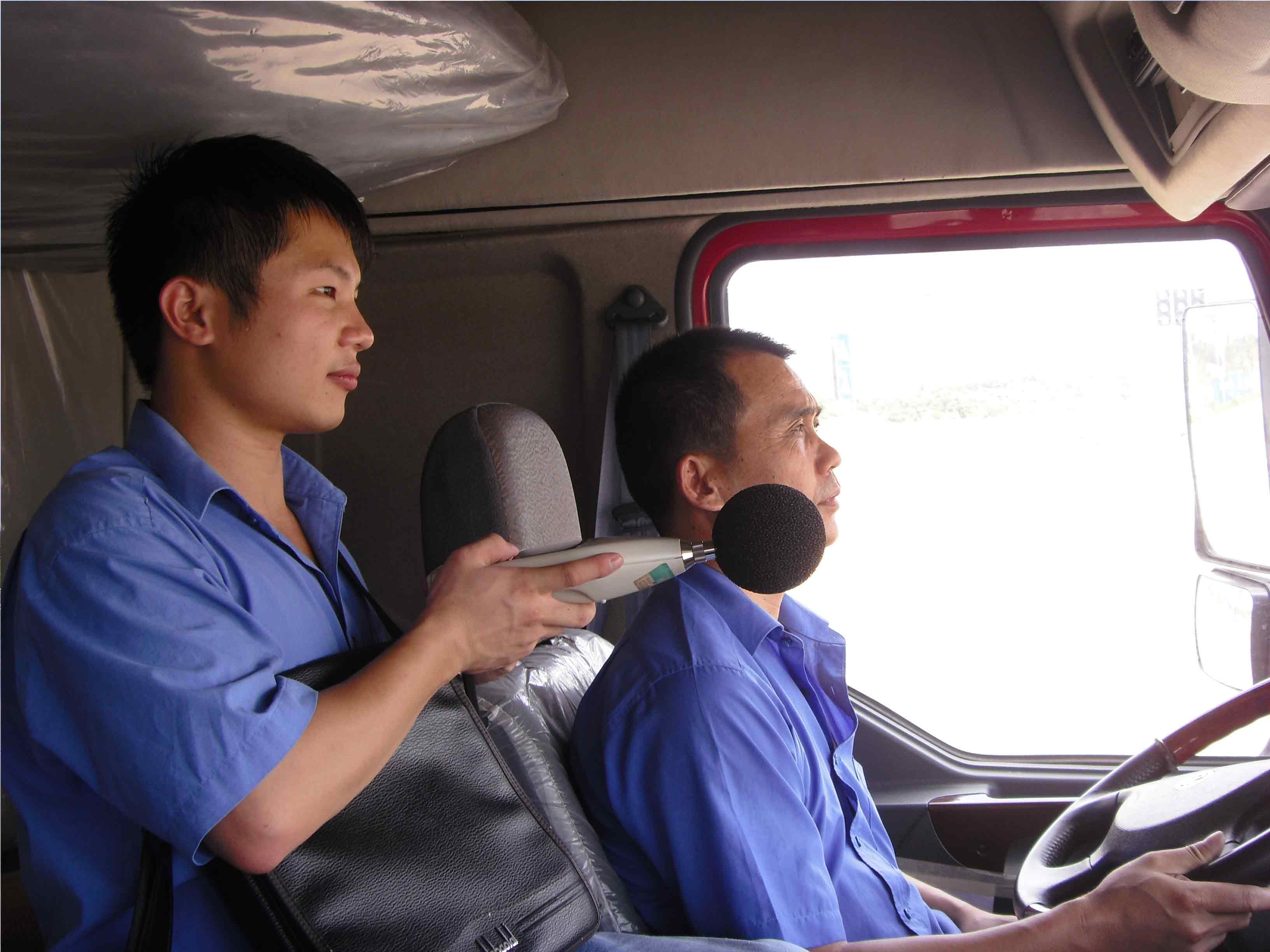

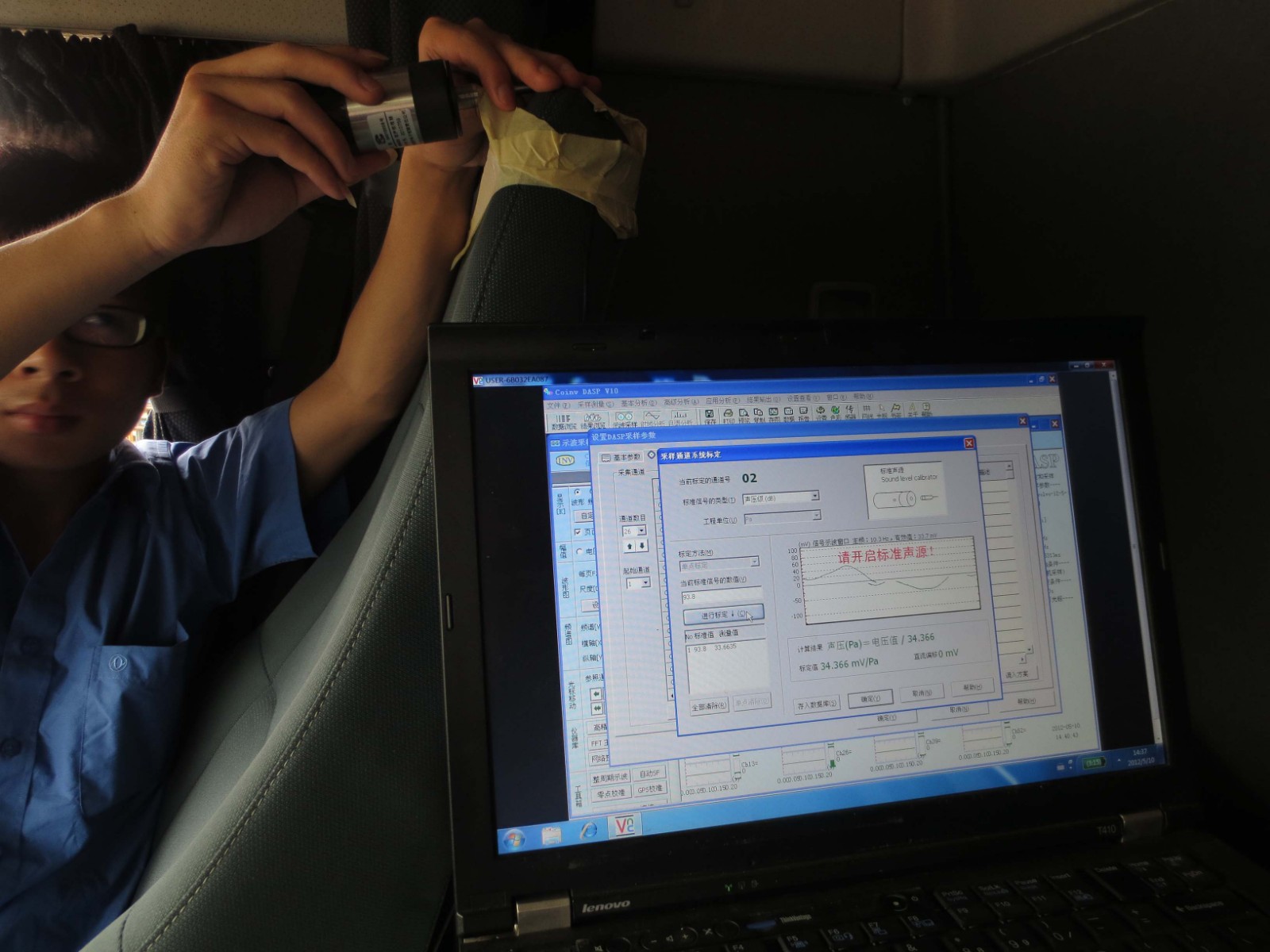

匀速行驶車内噪声测试
就拿最新开发的乘龙新重型平台H7牵引車型来说，它的NVH指标可以媲美市场热卖的國内外主流重卡竞品車型！看到这里我想许多看官会说……
那么，攻克卡車界NVH“玄學”疑难杂症，匠心智造“中國好声音”，都有哪些武功秘籍呢？且听东风柳汽乘龙NVH研发试验团队给您娓娓道来……

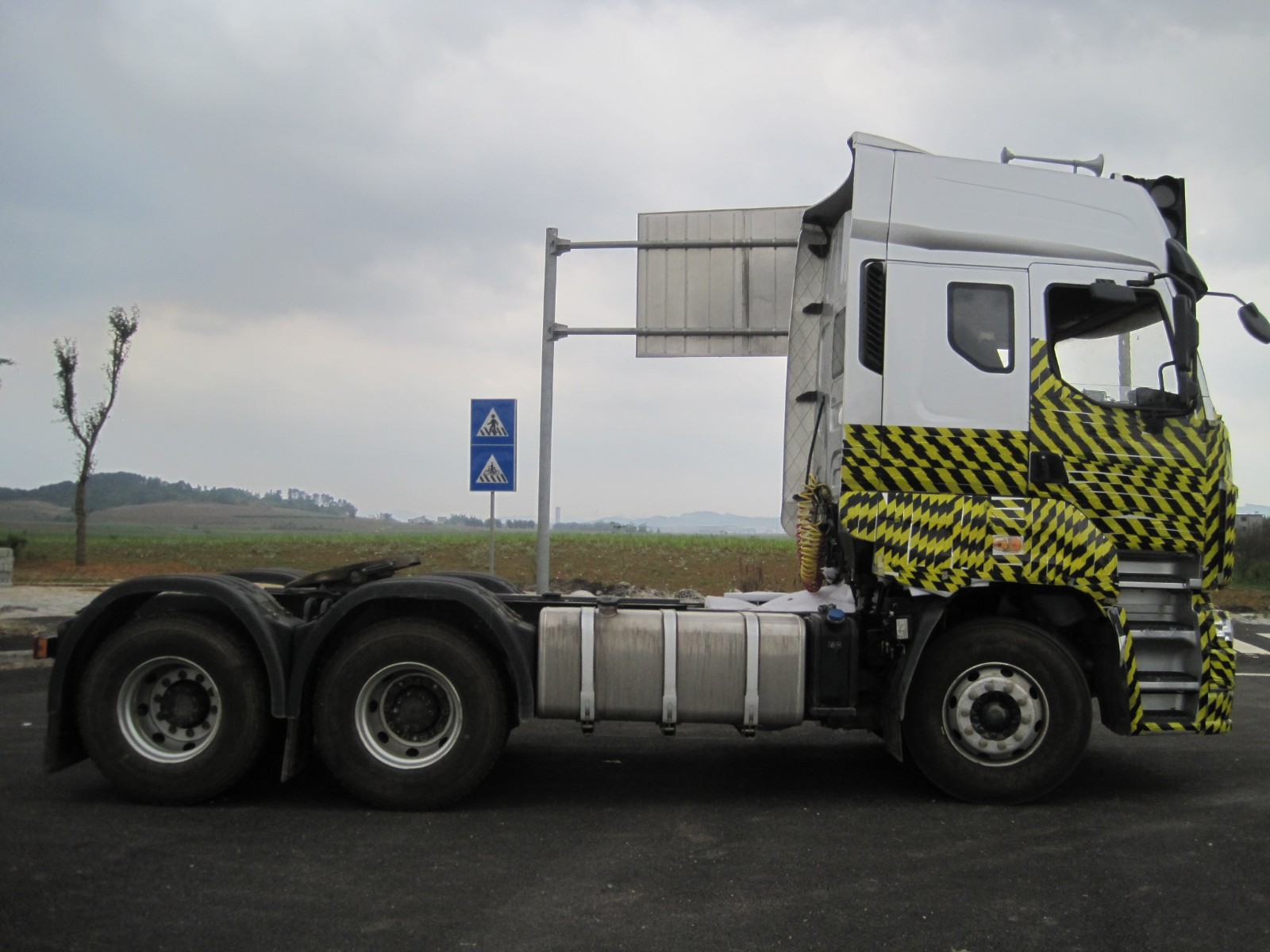

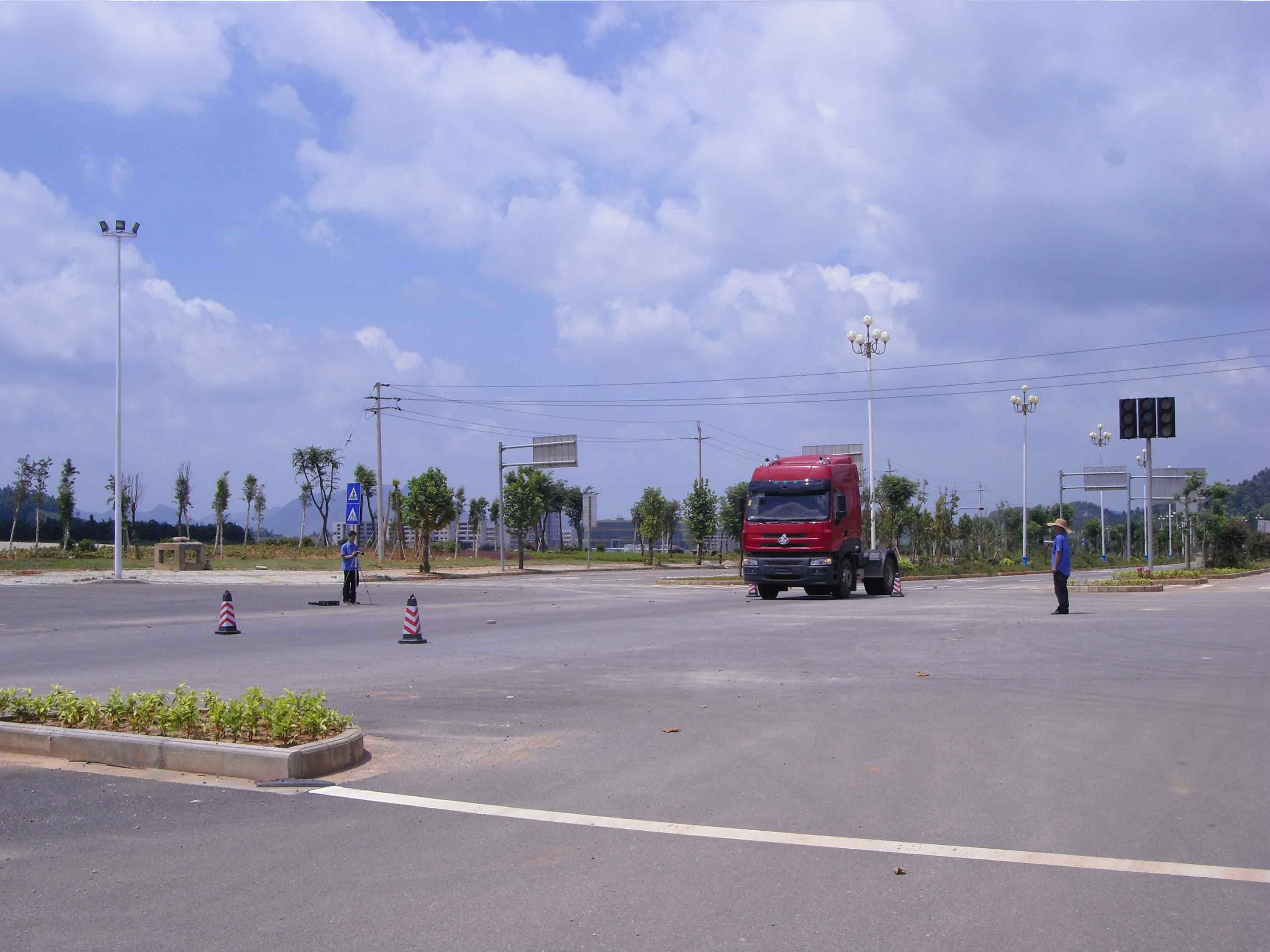

加速行驶車外噪声测试
NVH开发项目的工作量是十分庞大的，时间跨度以年為单位，一个完整的正向开发流程涵盖了性能目标设定、CAE仿真分析、测试调校等方面，意味着大量的基础试验、分析测算、方案设计等精力和资金投入。
NVH目标值确定2
噪声摸底及对标测试
噪声源识别与定位3

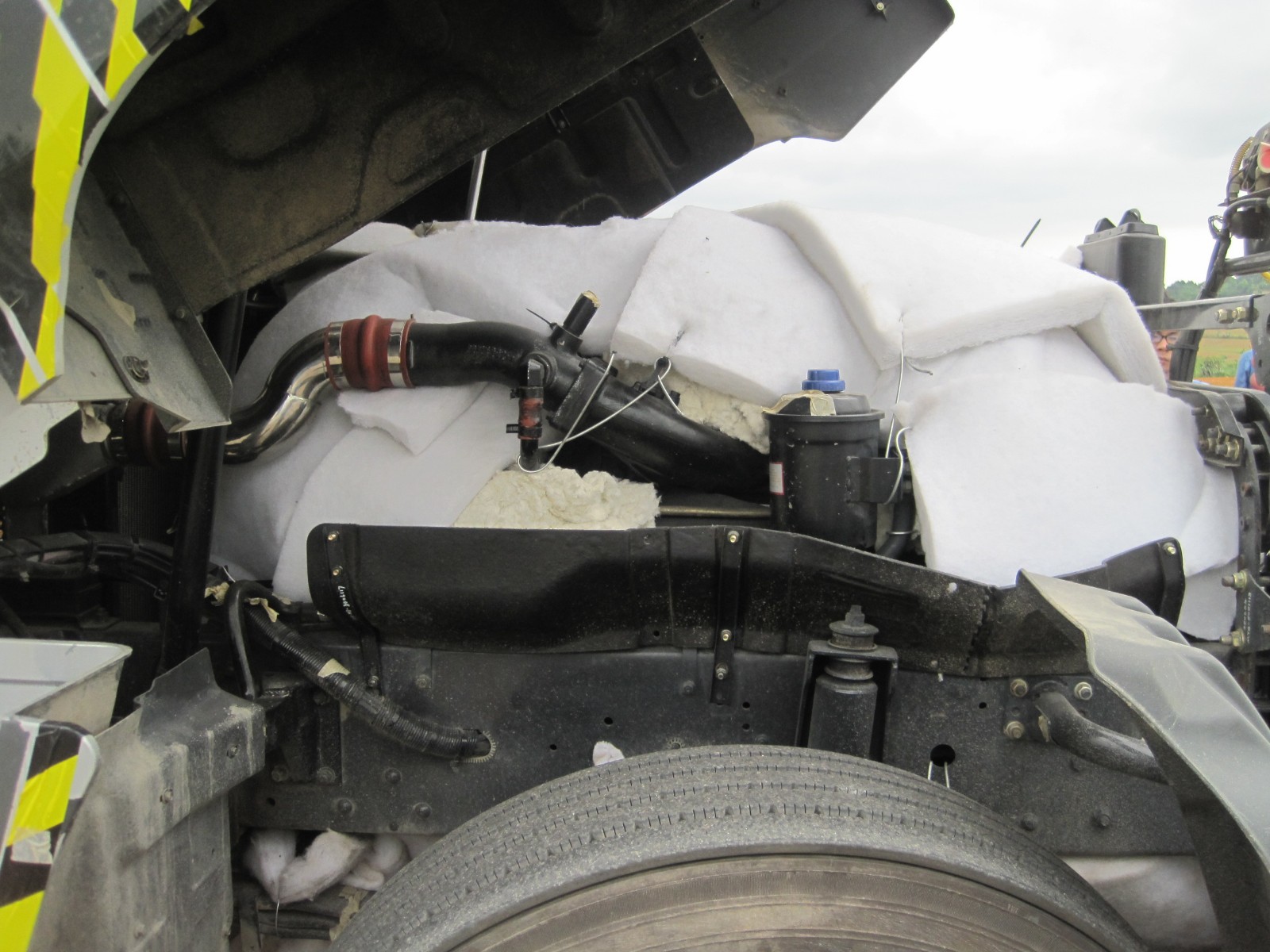

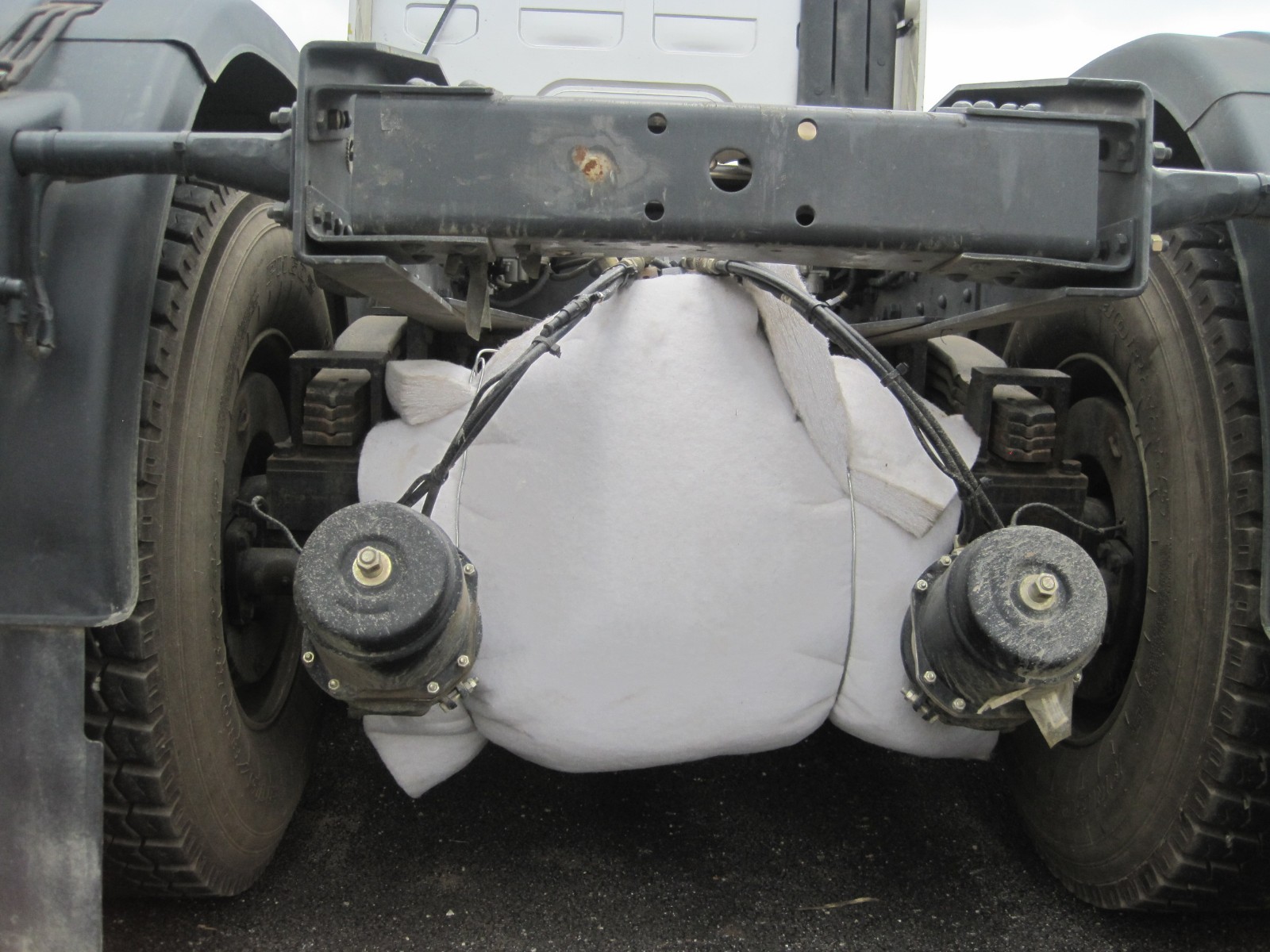

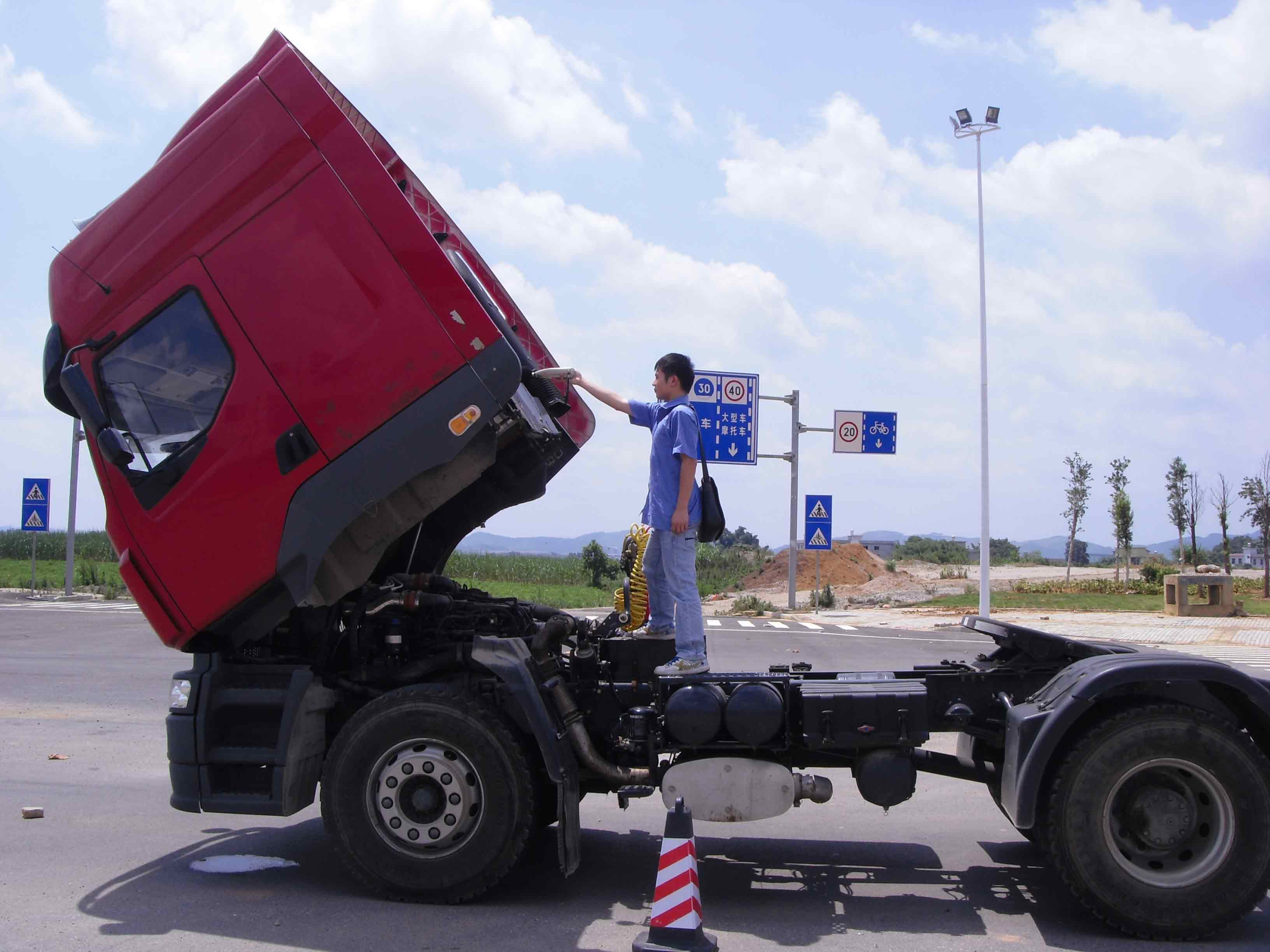

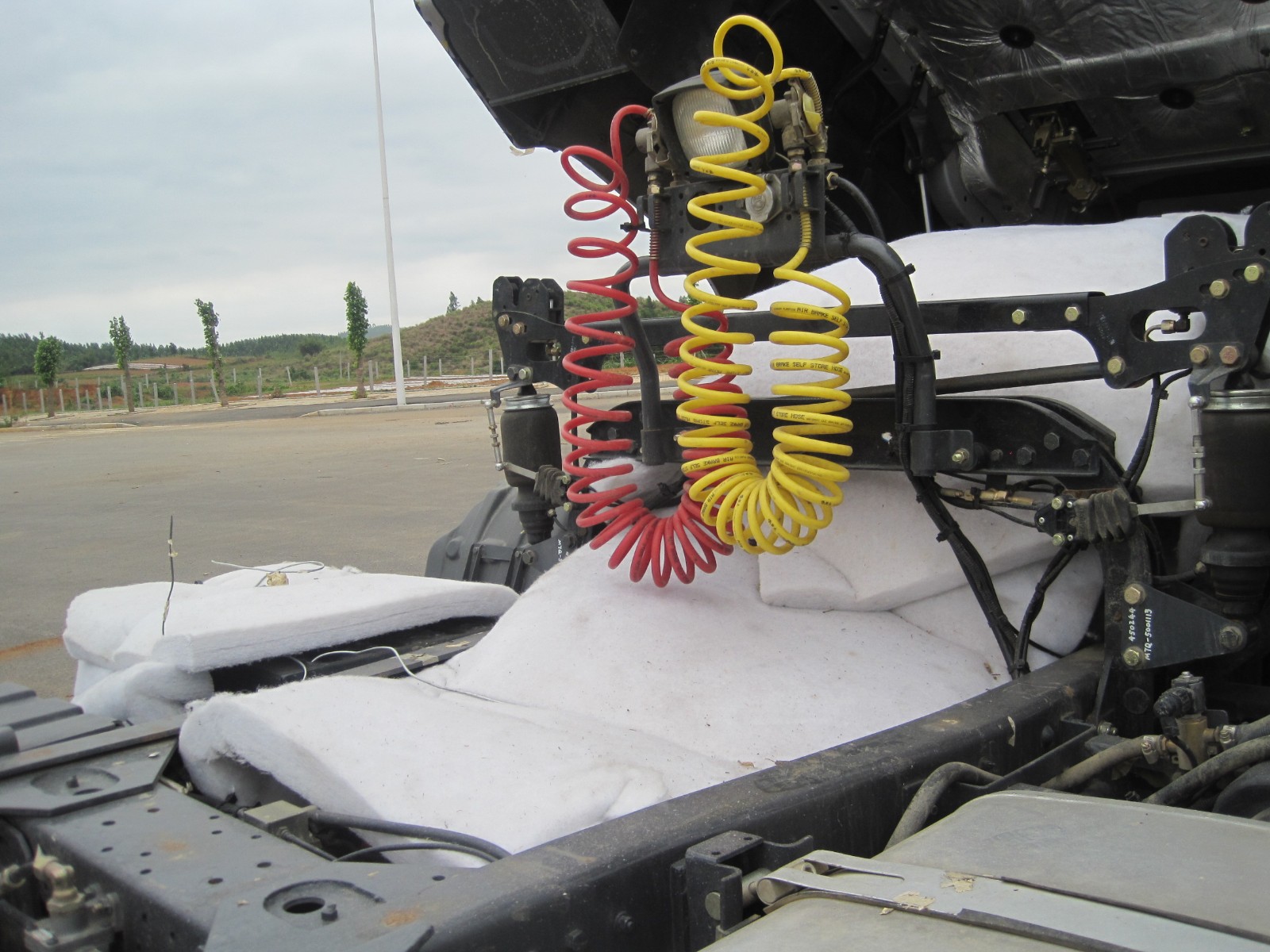

整車封包与分离法噪声源识别试验
噪声源识别与定位的方法大體上可分為三类：
01传统的噪声源识别方法

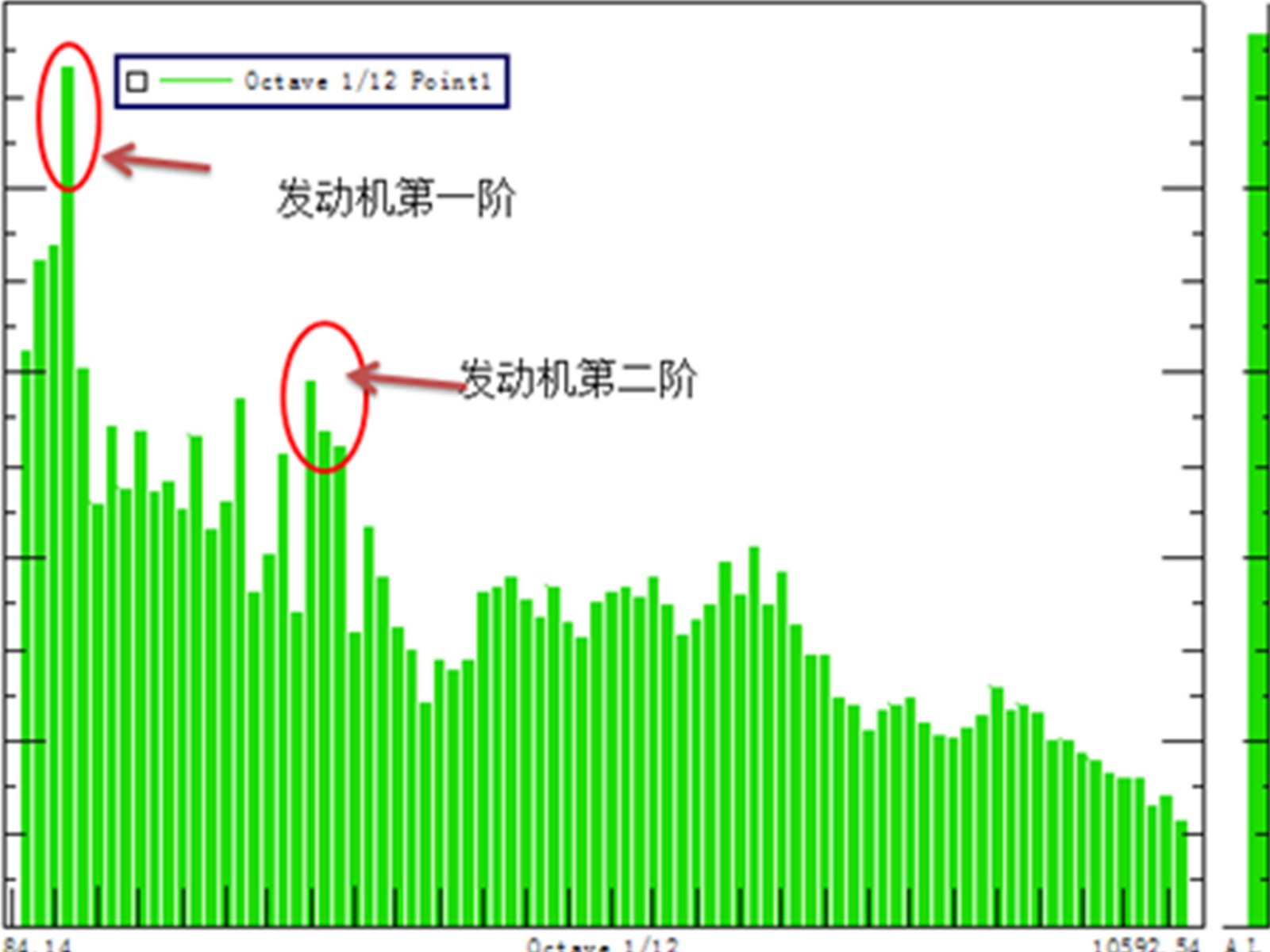

频率及频谱分析法噪声源识别试验

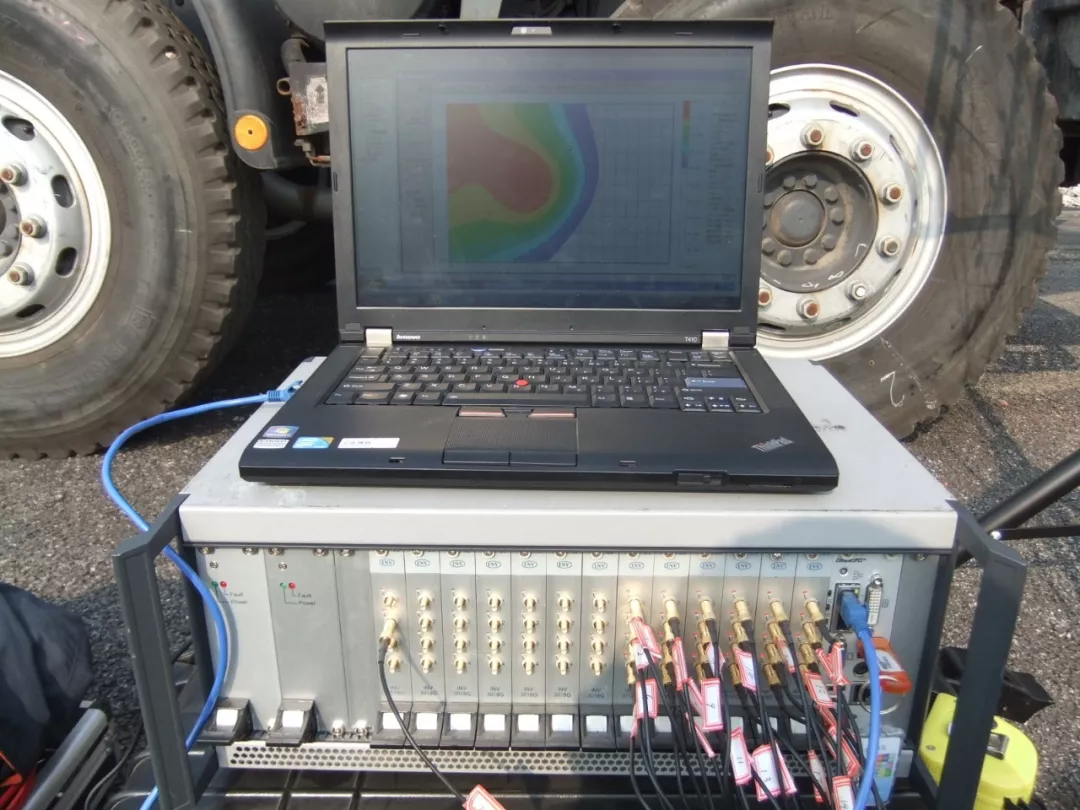

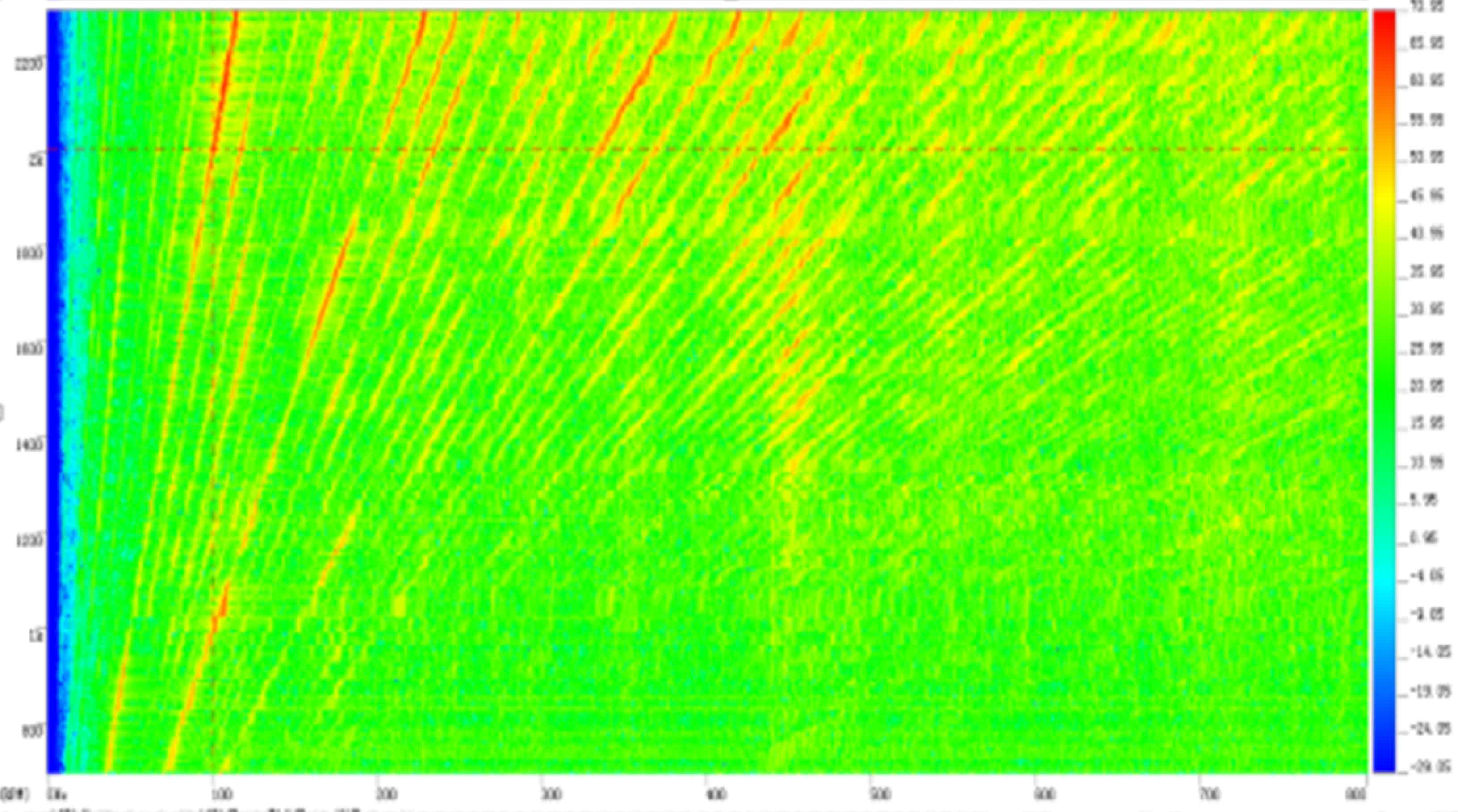

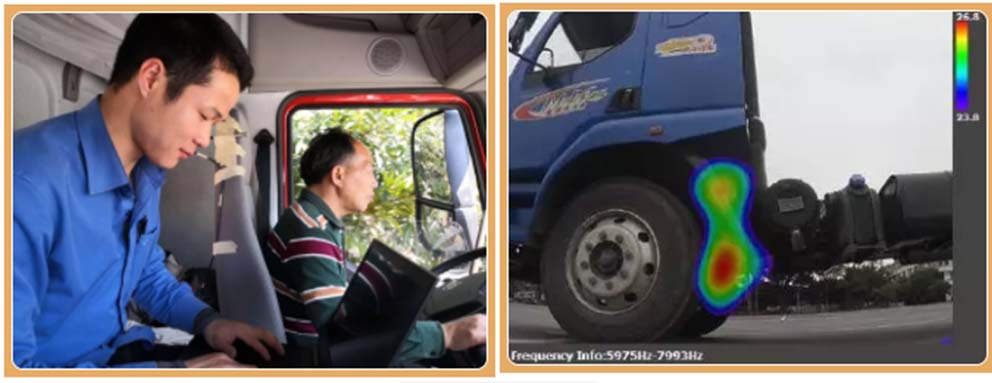

colormap图
02利用现代图象识别技(jì )术进行振动噪声测量
全息摄影技(jì )术、電图象干涉测量、声强矩阵法等；

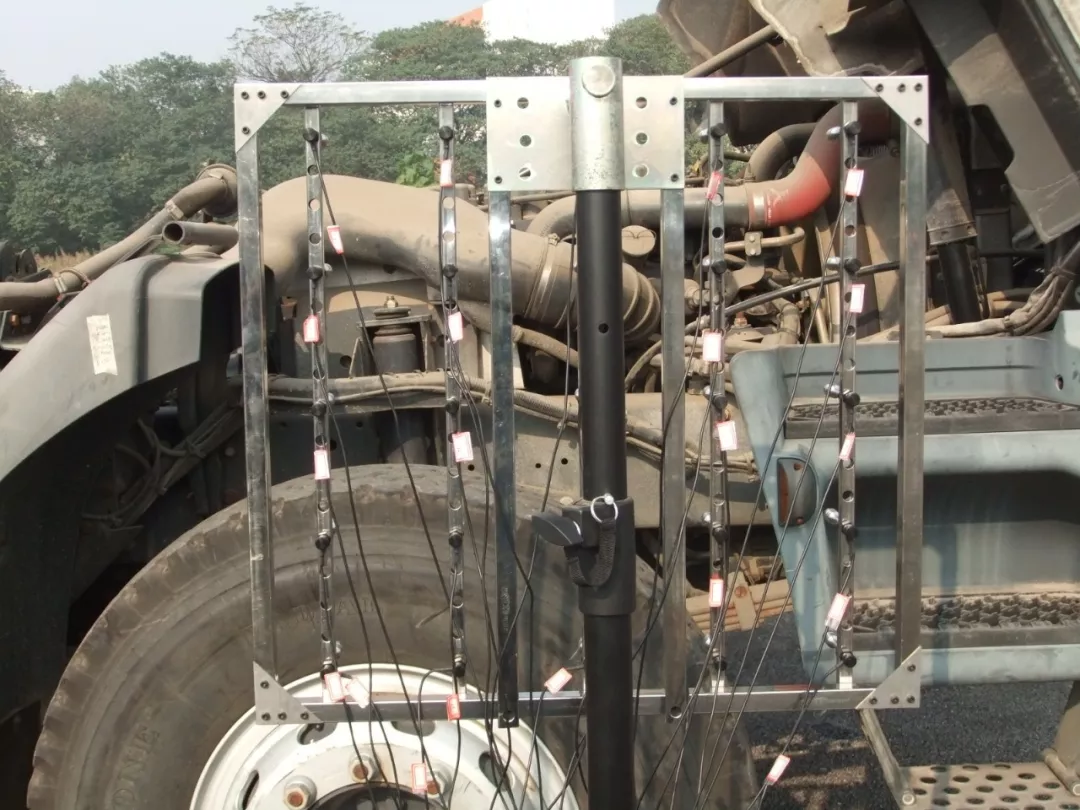

声强矩阵法噪声源识别试验
03利用现代信号处理技(jì )术进行噪声源识别
相干诊断方法、噪声源的层次诊断法、倒频谱法、自回归谱法、表面声强法、自适应除噪技(jì )术(ANC) 、工况传递路径分析法（OTPA）。

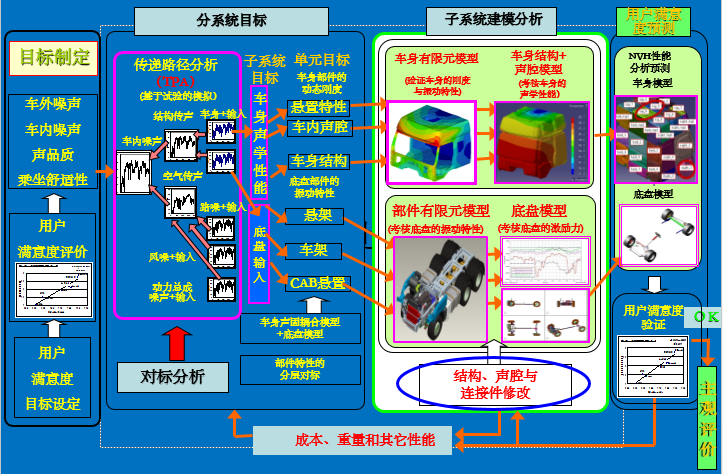

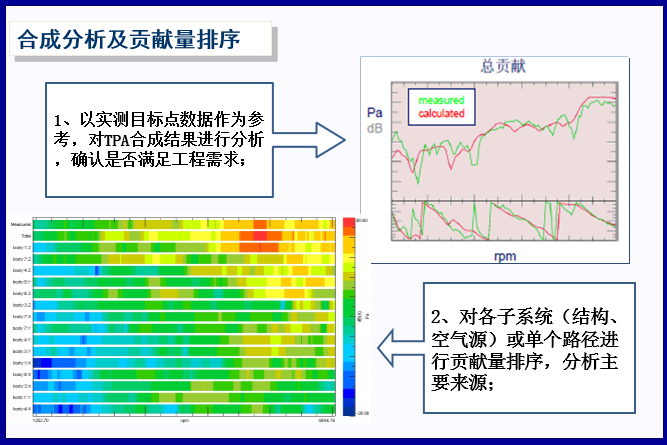

商用車NVH OTPA仿真与试验开发流程
其中OTPA噪声源识别与定位技(jì )术原理：振动源及声源的振动和噪声通过不同路径传至响应点；响应点的响应可以测得，合理的划分传递路径，测出每个传递路径的贡献量，就可以找到影响响应点的主要传递路径，从而找到NVH的问题点。
结构声路径控制4

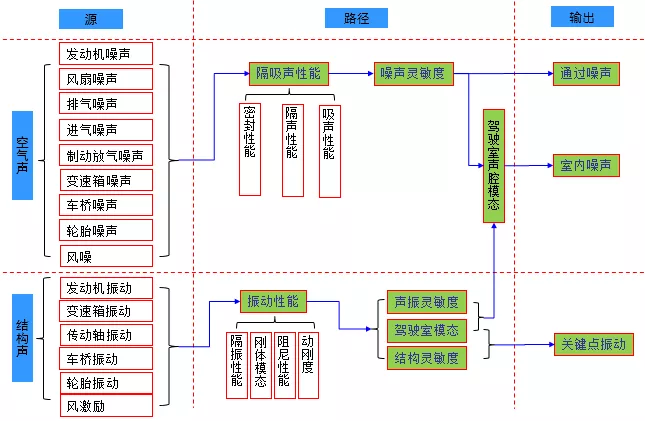

然后，我们进行声源本體减振降噪和传递路径减振降噪（结构声路径控制和空气声路径控制），其中结构声路径控制包含有：驾驶室模态、隔振性能、刚體模态、阻尼性能、动刚度、声振灵敏度、结构灵敏度等一系列核心控制策略。
01驾驶室模态
通过CAE仿真分析并试验验证出驾驶室总成固有频率及对应的振型，找出薄弱位置，测试结果与仿真分析对比，為后续修正CAE仿真模型和振动、噪声改进提供必要依据。

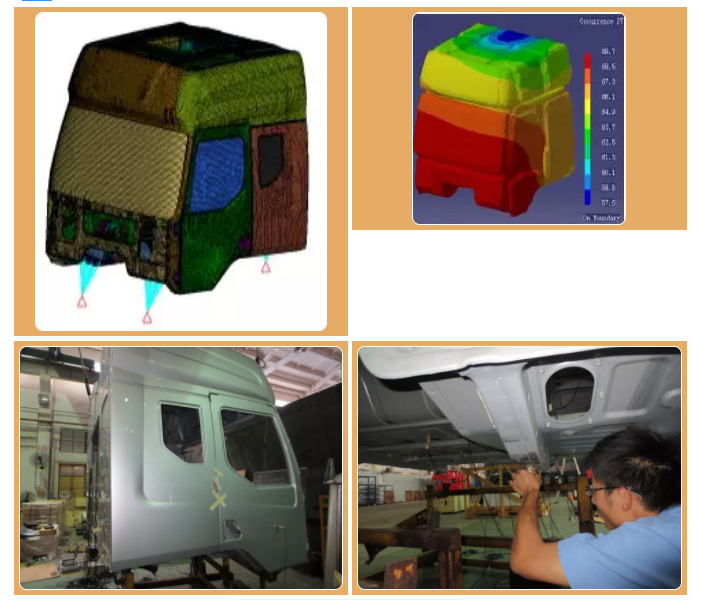

驾驶室模态CAE仿真及试验验证
02驾驶室声振灵敏度
分别在驾驶室悬置的四个连接点施加1N的力，测量连接点的速度，得到了从激励点的力到连接点的速度的传递函数，或者叫灵敏度。通过声振灵敏度激振CAE仿真分析并试验验证，可分析出驾驶室各钣金对室内结构噪声的贡献量，為驾驶室结构降噪整改、阻尼降噪优化和隔音声學包研发提供依据。
驾驶室声振灵敏度CAE仿真及试验验证
空气声路径控制5
再者，我们进行传递路径中的空气声路径控制，含驾驶室密封性能、隔声性能、吸声性能、声腔模态等一系列核心控制策略。
01驾驶室密封性能

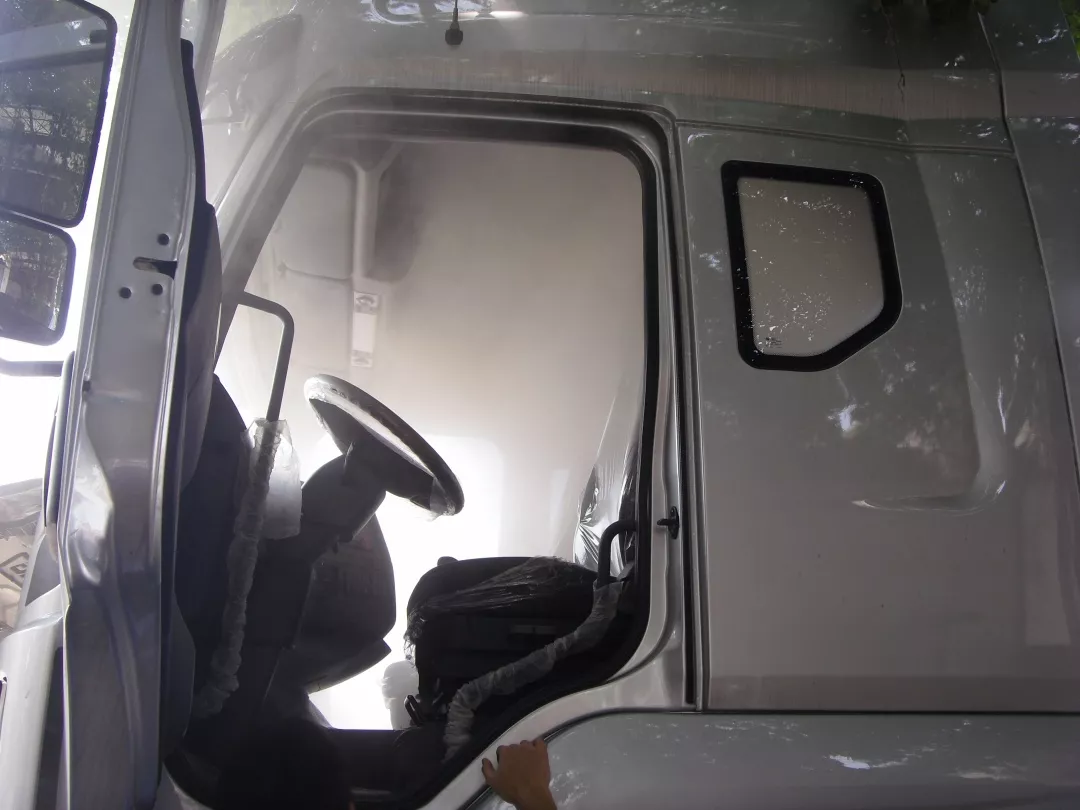

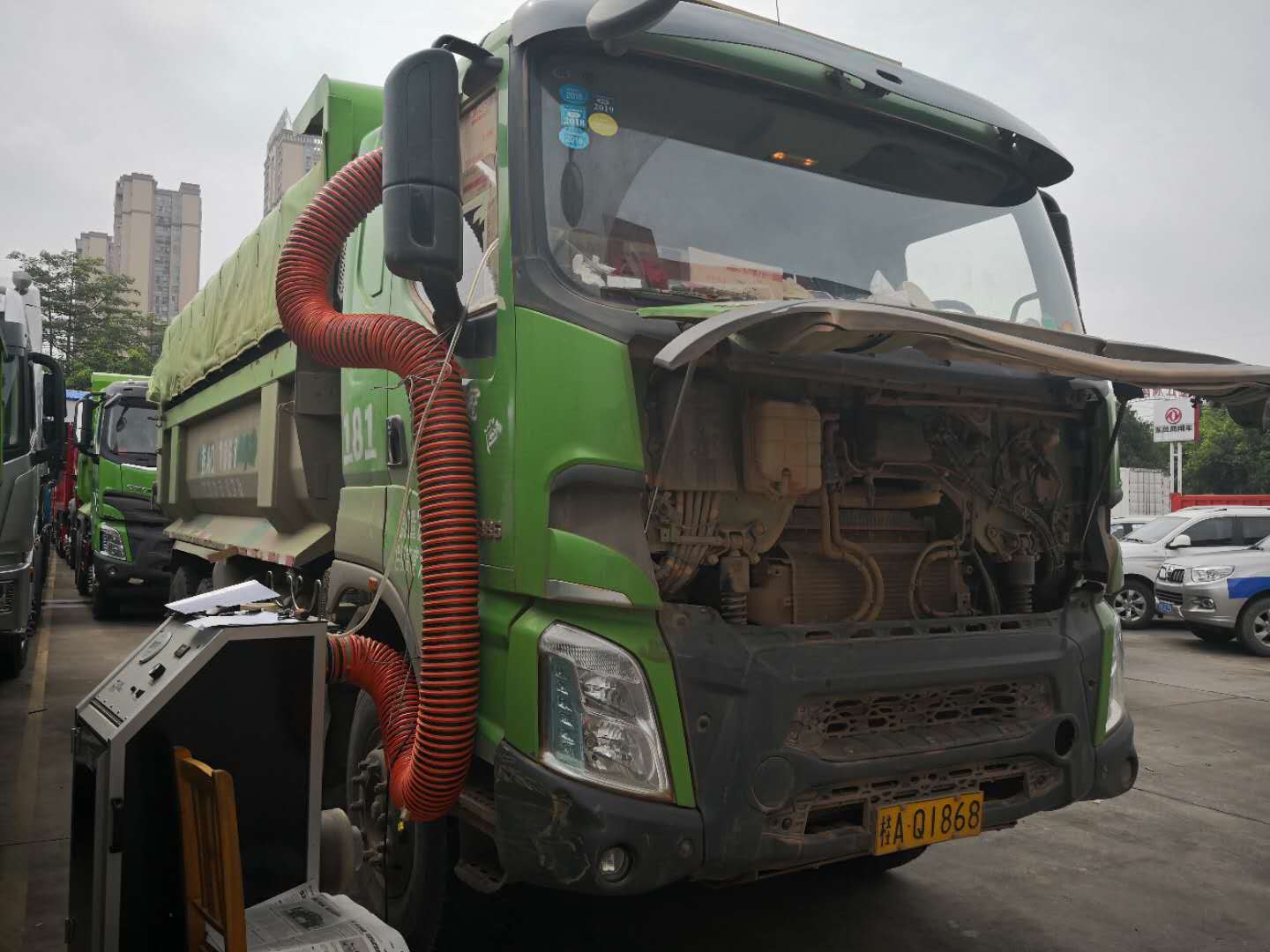

驾驶室密封性烟雾试验
驾驶室超声波检漏试验及降噪效果验证
02驾驶室隔声性能
采用Altair HyperWorks和LMS Virtual.Lab仿真软件进行驾驶室频响CAE分析、六面隔声量CAE分析和混响-消声室试验验证，找出驾驶室隔声量偏低的模态部位，对其进行结构改进及阻尼优化，减少发动机等外部噪声向驾驶室内部传递，降低室内噪声。

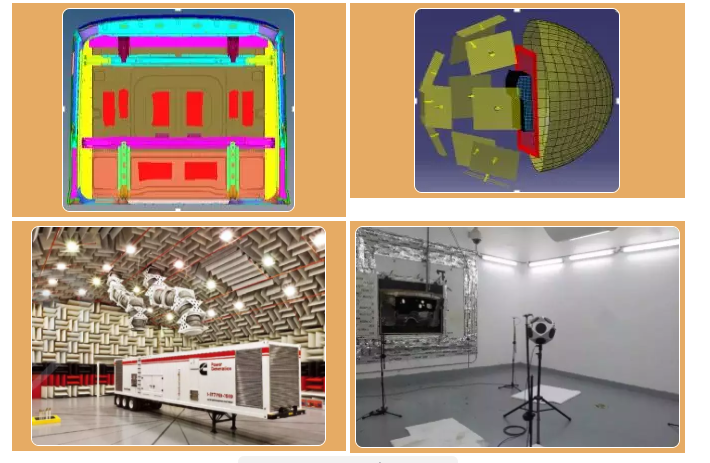

驾驶室隔声性能CAE仿真及试验验证
异响（BSR）控制6
最后，乘龙异响控制项目，即先进行整車异响DMU&CAE分析，然后开展整車路试异响评价并用声學照相机识别出异响源，其次对驾驶室异响试验用试验场典型强化坏路路谱进行采集、处理、迭代，再次使用Mast六自由度振动试验台进行两轮常温常温条件下的异响评价试验，两轮评价试验中间进行72小时耐久试验，试验过程中对问题点进行异响根源分析，最后整改措施实施后进行验证。

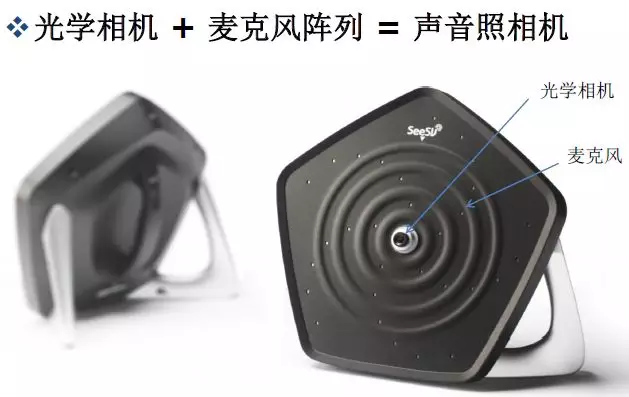

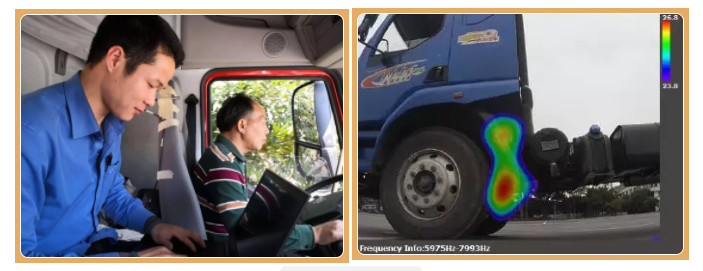

声學照相机识别异响源

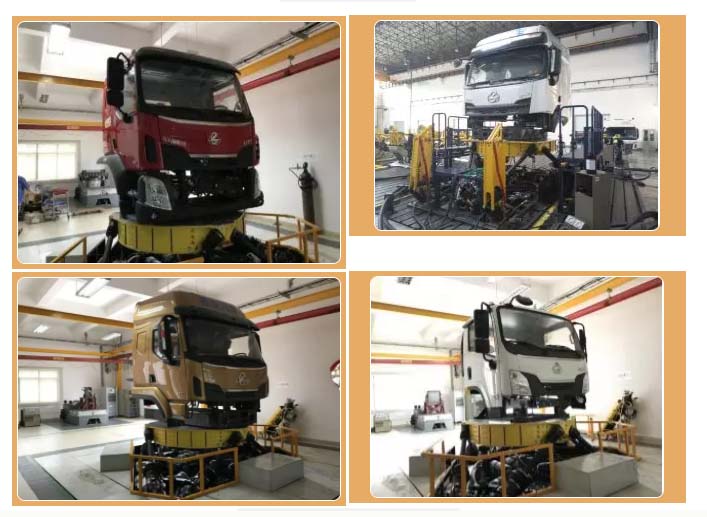

Mast六自由度振动台异响源识别试验
亮剑NVH7
回想10年前，乘龙NVH研发试验人员缺少、资源短缺，但历经艰难困苦，十年磨一剑，现如今我们已经建立了國内领先的商用車NVH正向开发流程、试验设施和仿真和试验技(jì )术體系，乘龙新产品NVH性能也同步领先于國内友商。
项目组出差试验场极限路况验收NVH开发成果
把汽車NVH做到极致”已经渗透到每个研发试验人的心中，我们所有的努力，就是為了给用户提供一个更安静、更有品质感、更有高级感的卡車。我们坚信，只要用心倾听用户的声音，勇于担当责任，掌握核心技(jì )术，发扬工匠精神，坚持精细化制造，东风乘龙一定能够实现國内自主一流品牌的目标。

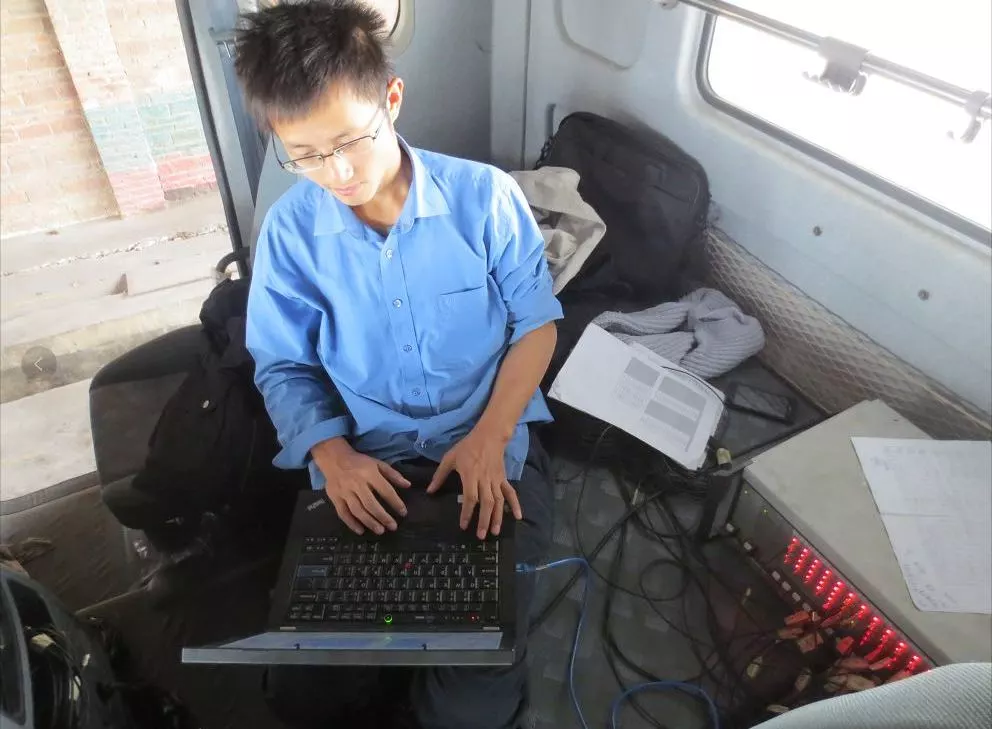

艰苦环境下，项目组忘我开展NVH数采電测
基于用户需求开展新产品舒适性联合评价
